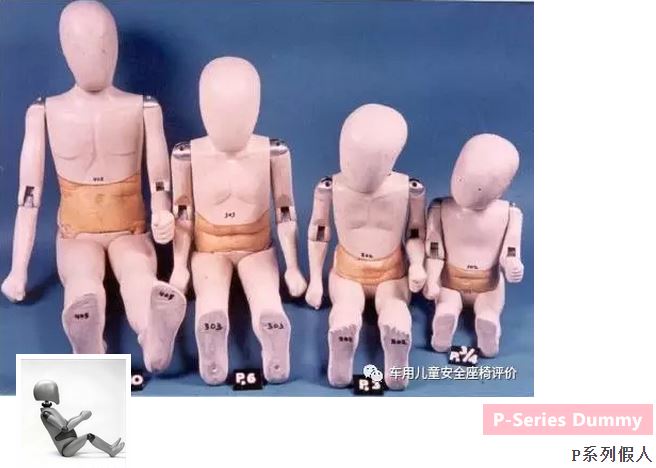

P系列假人

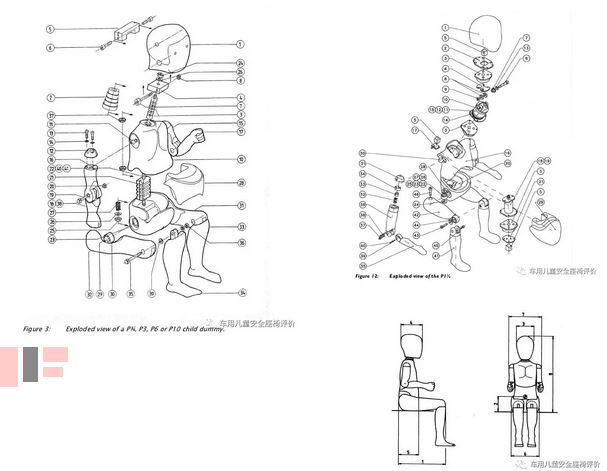

1970年代后期,ECE委员会起草了ECER44《关于批准动力驱动车辆上儿童乘客座椅约束装置的统一规定》。由此TNO公司最先开发了儿童假人模型来评估车辆内部的儿童约束装置。1982ECER44开始执行,法规最初描述了P3/4P3P6P104种假人,分别代表9个月大的、3岁、6岁和10岁儿童;1988年,又开发了一个简单的P0假人代表刚出生婴儿;1995年在ECE R44中又增加P1.5假人,代表18个月儿童。

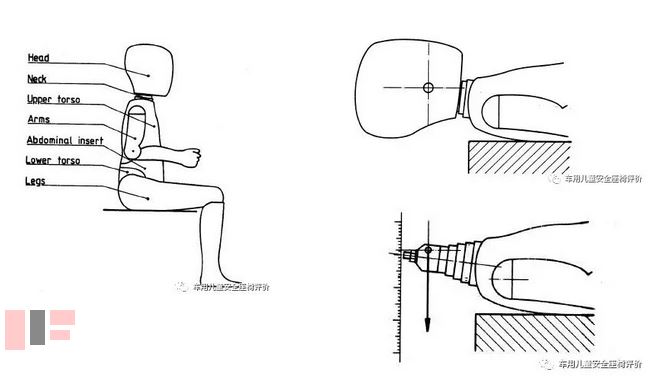

头是由一种中空的聚氨酯增强钢板框架构成。由聚酰胺组成的可以围绕垂直轴旋转和绕水平横向轴旋转颈椎连接。

脖子

颈部由5个盘状聚氨酯切片组成,5个盘状聚氨酯切片由一个钢缆穿起。


躯干

躯干是由聚氨酯覆盖的钢T形框架构成。躯干中间有一个垂直通孔来放脊柱的钢缆。脊柱钢缆由螺纹钢筋构成,通过柔性钢缆连接。

腰椎

腰椎组件由许多代表不同椎骨的聚酰胺元素组成。这些元素由两条所料片连在一起。这些元素的形状可以使上半身在向前的方向上弯曲,但可以防止明显的向后和侧向移动。

下躯干

下躯干由玻璃纤维增强聚酯框架支撑。下躯干框架覆盖着聚氨酯。钢缆连接着头、颈、上半身、腰椎和下半身。

腹部

腹部是一个软的细胞聚氨酯泡沫,填补在腰椎前面上半身和下半身之间。


胳膊

胳膊由聚氨酯覆盖着的铝和钢框架构成。上臂与肩膀由球关节连接。下臂由铰链关节连接到上臂。

腿也由聚氨酯覆盖着的铝和钢框架构成。上腿与臀部由球关节连接。小腿则由铰链连接到大腿。

该系列儿童假人的结构特点为:头部与胸部分别都是一体的,而颈椎和腰椎为分段的橡胶,虽然结构完善但生物仿生度并不高。其中的新生儿P0结构更简单,它的头、躯干、四肢是由一个整体构成,表面附有一层PVC材料,脊椎的材料为弹簧钢,不能安装任何传感器。P系列儿童假人是欧洲ECER44法规一直采用的儿童假人,而且至今仍在使用。
